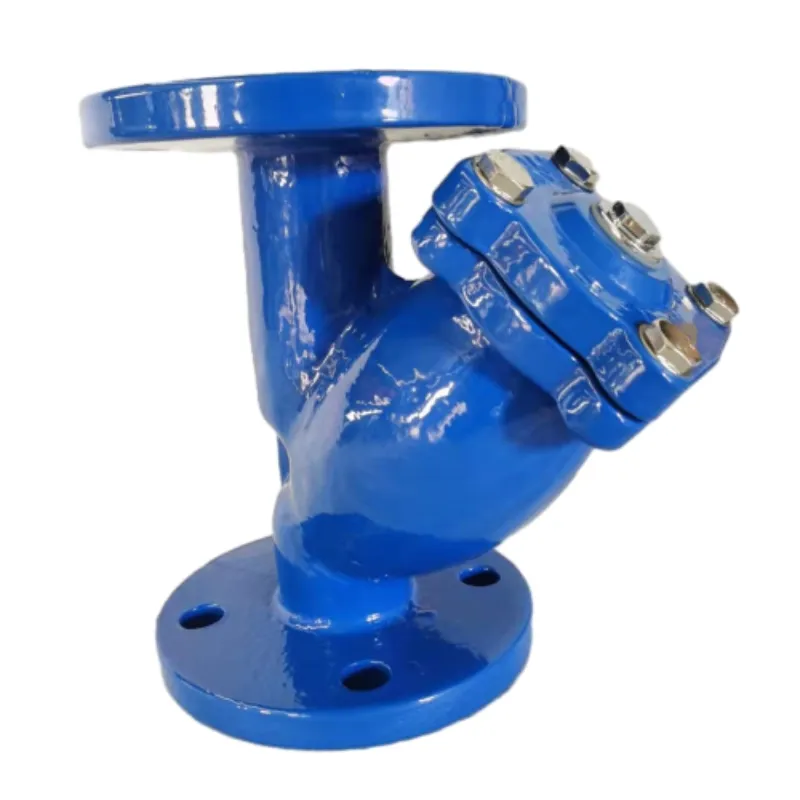

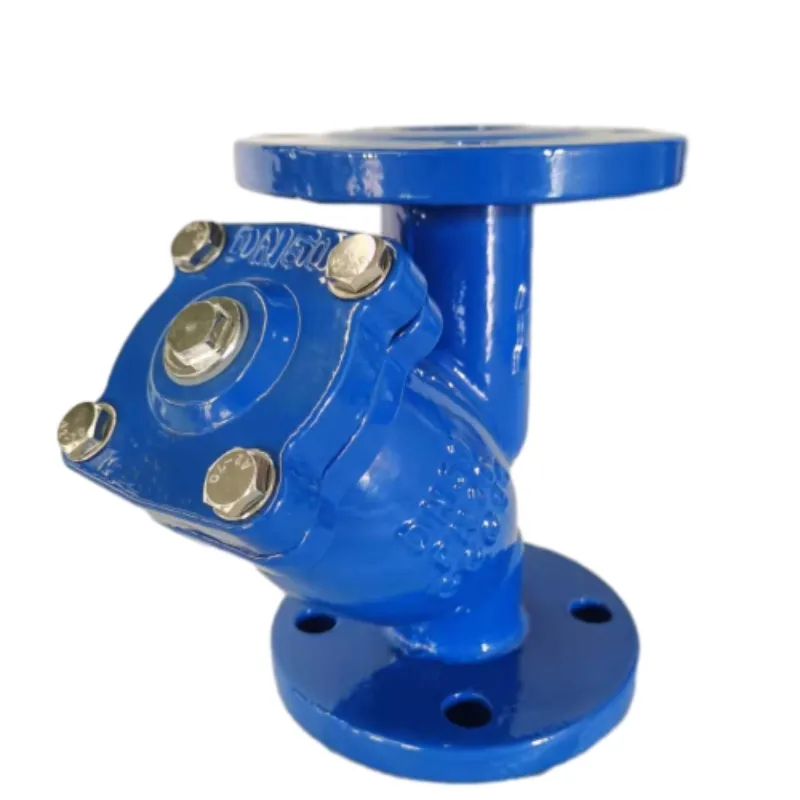

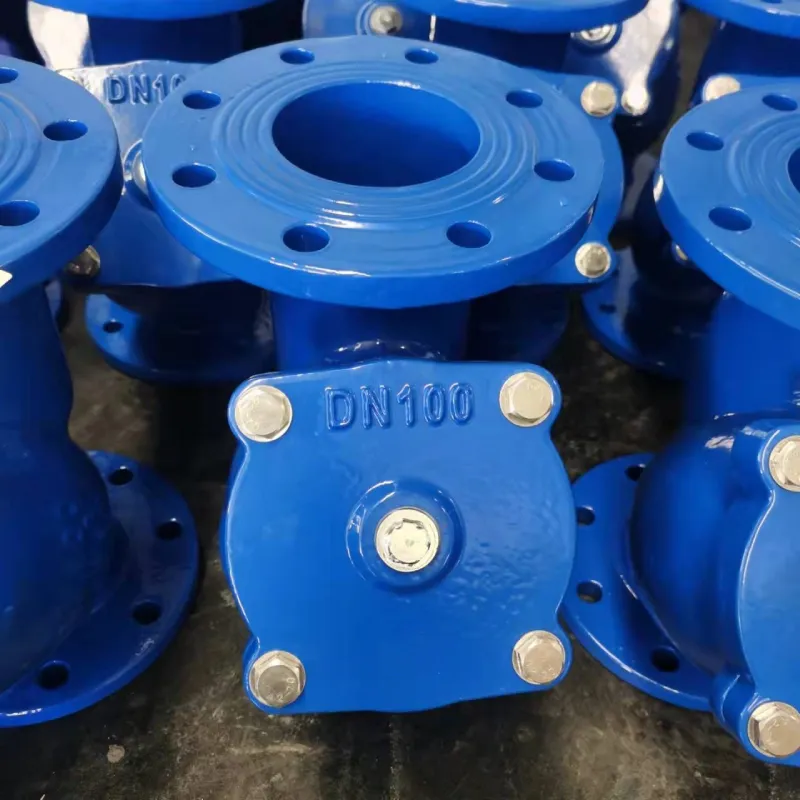

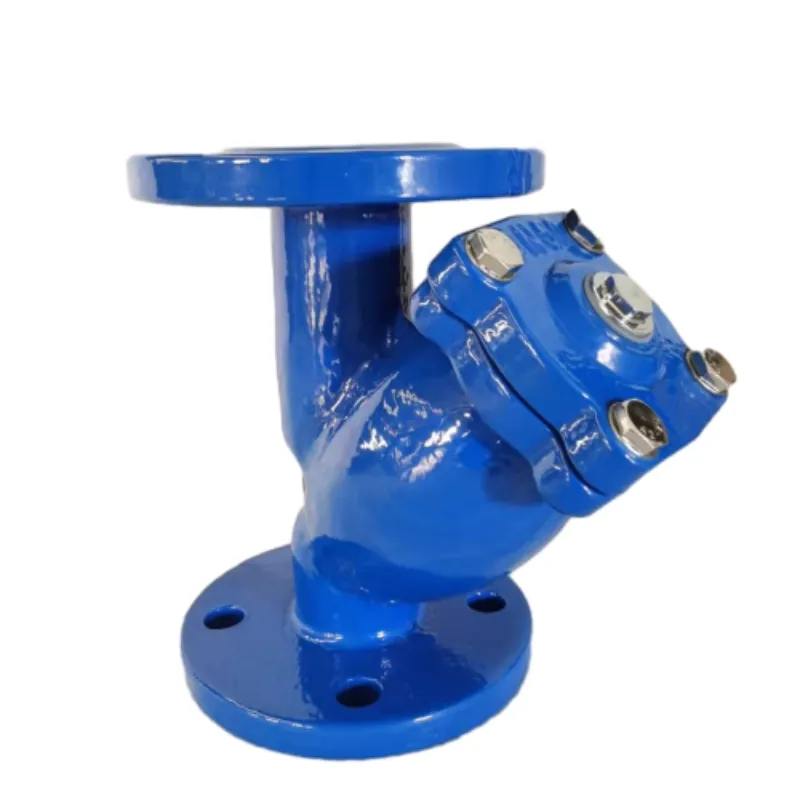

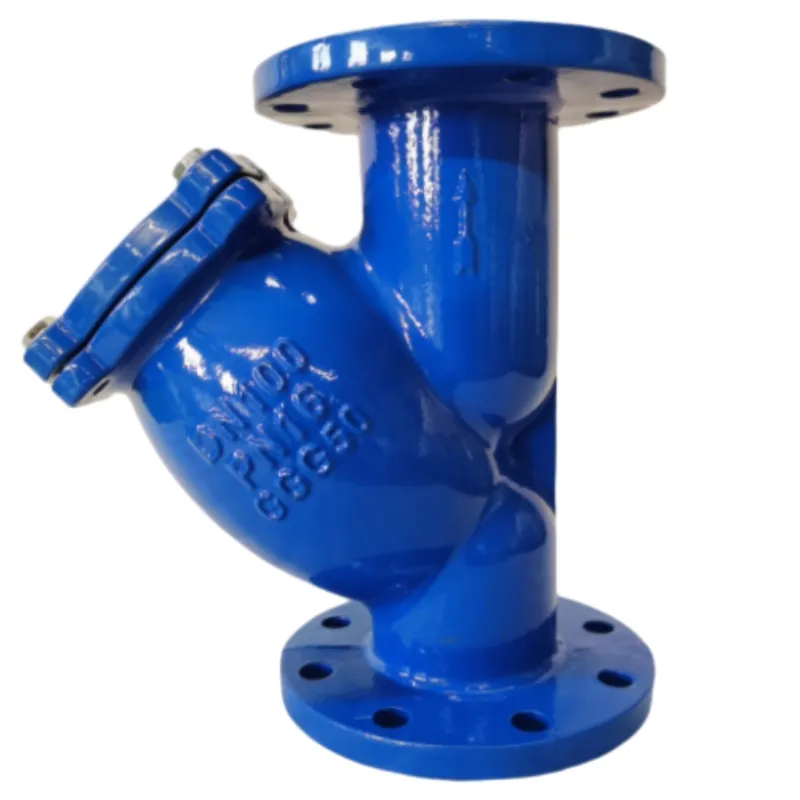

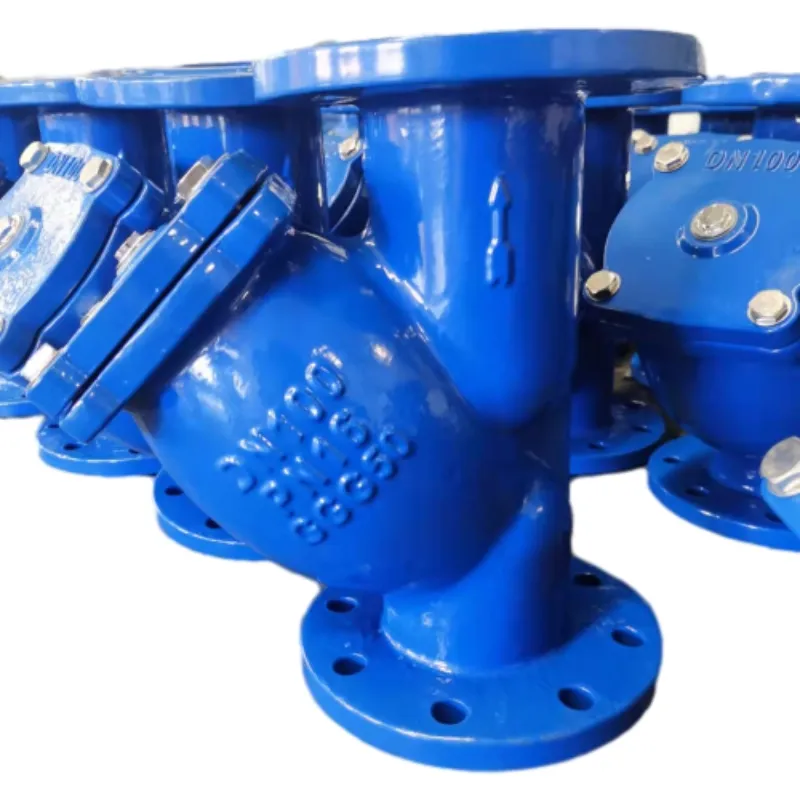

Kichujio cha DIN3202 F1 Y

Kichujio cha aina ya DIN3202 F1 Flanged Y

Kawaida:

Kiwango cha Kubuni: DIN3202 F1

Kiwango cha kuchimba flange: EN1092-2 PN10,PN16

Kiwango cha uso kwa uso: EN558-1

Kiwango cha mtihani wa majimaji: EN1074-1 na 2/EN12266

Kiti: 1.1*PN(katika upau), Mwili:1.5*PN(katika upau)

WASILIANA NA SASA PDF PAKUA

Maelezo

Lebo

Vigezo vya Kiufundi

Kipenyo cha jina (mm): 50-600
Shinikizo la jina (Mpa): 1.0/1.6
Shinikizo la kupima:Shell(Mpa)1.5/2.4
Muhuri(Mpa)1.1/1.76
Joto linalofaa: -40°C～200°C
Kati inayofaa: Maji ya kunywa, maji taka, maji ya bahari, umwagiliaji au kioevu kingine kisicho na upande

Malighafi kuu

Mwili	Chuma cha ductile
Skrini	SS304
Bonati	Chuma cha ductile
Kuweka muhuri	EPDM/Grafiti
Bolt / Washer	SS304
Njia ya kutolea maji	Chuma cha Carbon

Vipimo:

Ukubwa	L	D	C		D1	nd		b	f
DN50	230	165	125		99	4-19		19	3
DN65	290	185	145		119	4-19		19	3
DN80	310	200	160		133	4-19	8-19	19	3
DN100	350	220	180		154	8-19		19	3
DN125	400	250	210		184	8-19		19	3
DN150	480	285	240		210	8-23		19	3
DN200	600	340	295		265	8-23	12-23	20	3
DN250	730	405	350	355	319	12-23	12-28	22	3
DN300	850	460	400	410	370	12-23	12-28	24.5	4
DN350	980	520	460	470	429	16-23	16-28	26.5	4
DN400	1100	580	515	525	480	16-28	16-32	28	4
DN500	1250	715	620	650	585	20-28	20-34	31.5	5
DN600	1450	840	725	770	690	20-31	20-37	36	5
